Цифра у Вт на коробці мало що скаже про реальну потужність автоматики відкатних воріт. Головні орієнтири — вага стулки, як часто відчиняються ворота, і скільки вітру ловить полотно. Розрахунок завжди варто починати з ваги: це базове число, а решта факторів лише додають до нього поправки.
Орієнтир: 30–50% запасу потужності для дому, 2–3-кратний — для бізнесу, плюс ще 30–40%, якщо полотно суцільне і стоїть на відкритому вітрі. І головне, про що часто забувають: якщо хочете дізнатися справжню силу мотора, дивіться на крутний момент (Нм), а не на «паспортні» Вт.
Крок 1. Спочатку зважте ворота, а не оцінюйте на око
Вага стулки — це каркас плюс заповнення. Каркас майже однаковий для воріт одного розміру, а розкид у вазі дає заповнення:
- Профнастил — ≈ 4 кг/м²
- Металевий штахетник — ≈ 3–5 кг/м²
- Суцільна сталь — до 8 кг/м²
Тому ворота 4×2 м можуть важити і 150 кг, і 550 кг — усе залежить від того, чим закрите полотно. Різниця у 400 кг напряму впливає на клас привода: легкий комплект просто не витягне важкі ворота, а перевантажений редуктор швидко вийде з ладу. Тож зважування — не формальність, а перший крок, без якого решта розрахунку втрачає сенс.
Орієнтовна класифікація за вагою — внутрішній орієнтир SP Premier, не єдиний стандарт галузі:
- до 400 кг — легкі побутові ворота, побутовий привід
- 400–800 кг — середні побутові ворота, побутовий/напівпромисловий привід
- 800–1500 кг — важкі побутові ворота, напівпромисловий привід
- понад 1500 кг — промислові ворота, промисловий привід
Реальний поріг визначають ще три фактори нижче.
Крок 2. Додайте запас потужності
Рекомендуємо 30–50% запасу для побутових воріт і 2–3-кратний — для промислових умов. Привід без запасу працює на межі кожного циклу: швидше гріється, редуктор зношується раніше строку, а взимку через густе мастило може просто не відкрити ворота.
Розкид у рекомендаціях різних продавців і виробників справді великий: від 15% запасу до підбору «впритул», подекуди трапляється й 3–5-кратний запас. Причина проста — частина джерел рахує від лабораторних умов, частина одразу закладає реальний клімат з морозами й вітром.
Чому Вт обманюють
Паспортна потужність у Вт — слабкий орієнтир, точніший — крутний момент у Нм. Порогові значення різняться між моделями, тож перевіряйте паспорт конкретного привода, а не загальну таблицю з інтернету. Надійніше дивитись на весь набір даних одразу: крутний момент, режим роботи, рекомендовану вагу і довжину воріт. Має значення й матеріал шестерень редуктора: сталь зносостійкіша за силумін і полімер, особливо в українському кліматі з перепадами температур.
Крок 3. Порахуйте інтенсивність — побут чи бізнес
- Приватний будинок — 25–40% інтенсивності, 10–30 циклів/добу
- Офіс, невелике підприємство — 40–70% інтенсивності, 30–50 циклів/добу
- Склад, СТО, паркінг — 70–100% інтенсивності, 50–300+ циклів/добу
Привід на 25% інтенсивності перегріється за кілька тижнів на промисловому об'єкті з активним рухом транспорту і людей — навіть якщо за вагою підійшов ідеально. Показник інтенсивності (робочий цикл, S2/S3) означає, скільки часу мотор може працювати безперервно, перш ніж йому потрібна пауза на охолодження: наприклад, S2 20 хв — це 20 хвилин безперервної роботи з подальшим відпочинком.
Для об'єктів зі змінним трафіком — магазин біля дороги, кафе з парковкою — краще рахувати не середню кількість циклів за добу, а пікове навантаження в годину-дві найактивнішого руху: саме на цей відрізок і має вистачати запасу міцності.
Крок 4. Додайте запас на вітер
Суцільне полотно працює як парус: для профнастилу, сталі чи дерева на відкритій місцевості додайте ще 30–40% потужності. Чим більша площа воріт і чим відкритіша ділянка — тим сильніше вітер тисне на стулку під час руху, і привід без цього запасу почне гальмувати або зупинятись поривами. Ковані елементи й штахетник ловлять менше вітру — повний запас тут не потрібен, оскільки повітря вільно проходить крізь просвіти в полотні.
Розрахунок на прикладі приводу SP-1200AC
Щоб показати, як це працює, візьмемо для розрахунку реальний комплект, а не вигадані цифри «зі стелі».
Характеристики SP-1200AC:
- маса воріт до 1200 кг
- довжина до 12 м
- потужність 450 Вт
- швидкість 11–13 м/хв
- живлення AC 220 В/50 Гц
- режим S2, 20 хв
- клас захисту IP44
- температура −20…+70°C
- пульт ≥30 м, до 40 у пам'яті, 433,92 МГц
Приклад: ворота 600 кг, полотно суцільне, відкрита місцевість
600 × 1,4 (запас 40%) × 1,35 (вітер +35%) ≈ 1134 кг умовного навантаження — вкладається в межу SP-1200AC у 1200 кг. Характеристики комплекту повністю покривають розраховану вагу, тому шукати привід потужнішого класу не треба.

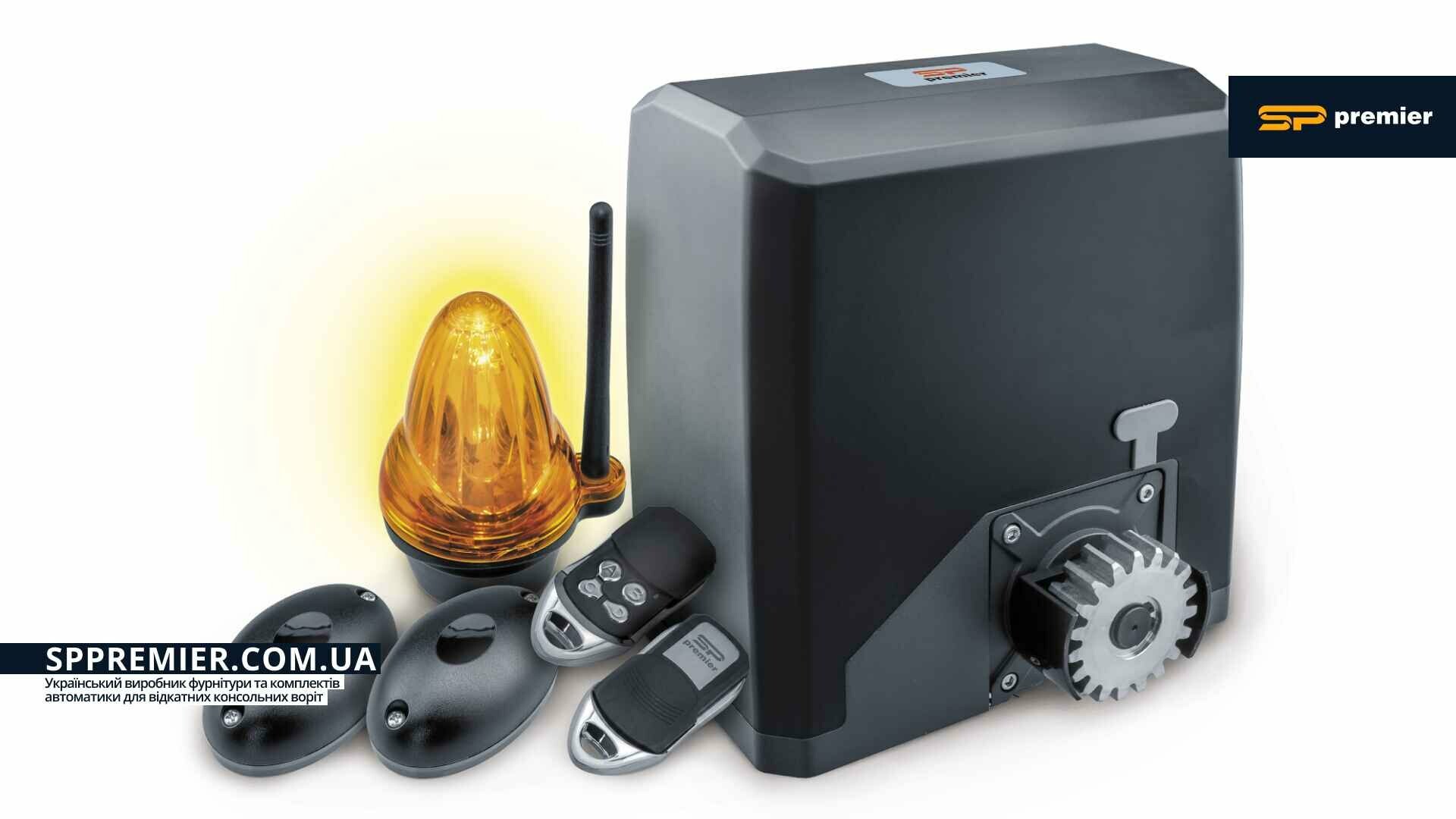

Комплект автоматики для відкатних воріт SP Premier SP-1200AC
Для правильної роботи автоматики важливо не лише підібрати привід, а й надійно закріпити зубчасту рейку. Для цього використовуйте комплект кріплення зубчастої рейки, який дозволяє точно відрегулювати положення рейки відносно шестерні привода та забезпечує стабільну роботу системи.
Типові помилки
- Брати привід «впритул» до ваги воріт, без запасу і врахування умов експлуатації.
- Оцінювати вагу воріт «на око», а не через реальне зважування каркаса й заповнення.
- Дивитись лише на Вт, ігноруючи крутний момент і режим роботи — саме вони показують реальну здатність привода тягнути конкретні ворота.
- Не враховувати вітрове навантаження для суцільного полотна, особливо на відкритій місцевості.
- Ігнорувати інтенсивність використання, орієнтуючись лише на вагу воріт і забуваючи про режим роботи (S2/S3).
Питання від новачків
Не знаю точну вагу воріт — що робити?
Зважте окремо каркас і заповнення, вагу краще округлити в більшу сторону — так ви завжди матимете невеликий запас, а не дефіцит потужності.
Чи впливає довжина воріт на вибір потужності, якщо вага та сама?
Так, довші ворота при однаковій вазі більше «парусять» на вітрі і створюють більше плече навантаження на рейку — тому для витягнутого полотна варто закладати запас ближче до верхньої межі рекомендованого діапазону.
Можна взяти привід потужніший «про запас»?
Можна, але переплачувати поза рекомендованим запасом (30–50%) сенсу немає: зайва потужність не пришвидшить рух воріт і не продовжить строк служби, а лише збільшить вартість комплекту.
Скільки прослужить привід?
5–15+ років залежно від якості обладнання, інтенсивності й обслуговування — своєчасне мастило редуктора і чищення напрямної рейки помітно продовжують цей строк.
Яку фурнітуру для відкатних воріт з автоматикою обрати?
Зверніть увагу на комплект фурнітури для відкатних консольних воріт SP Premier від українського виробника: https://sppremier.com.ua/ua/catalog/sliding-gates/hardware/hardware-kits-for-sliding-cantilever-gates
