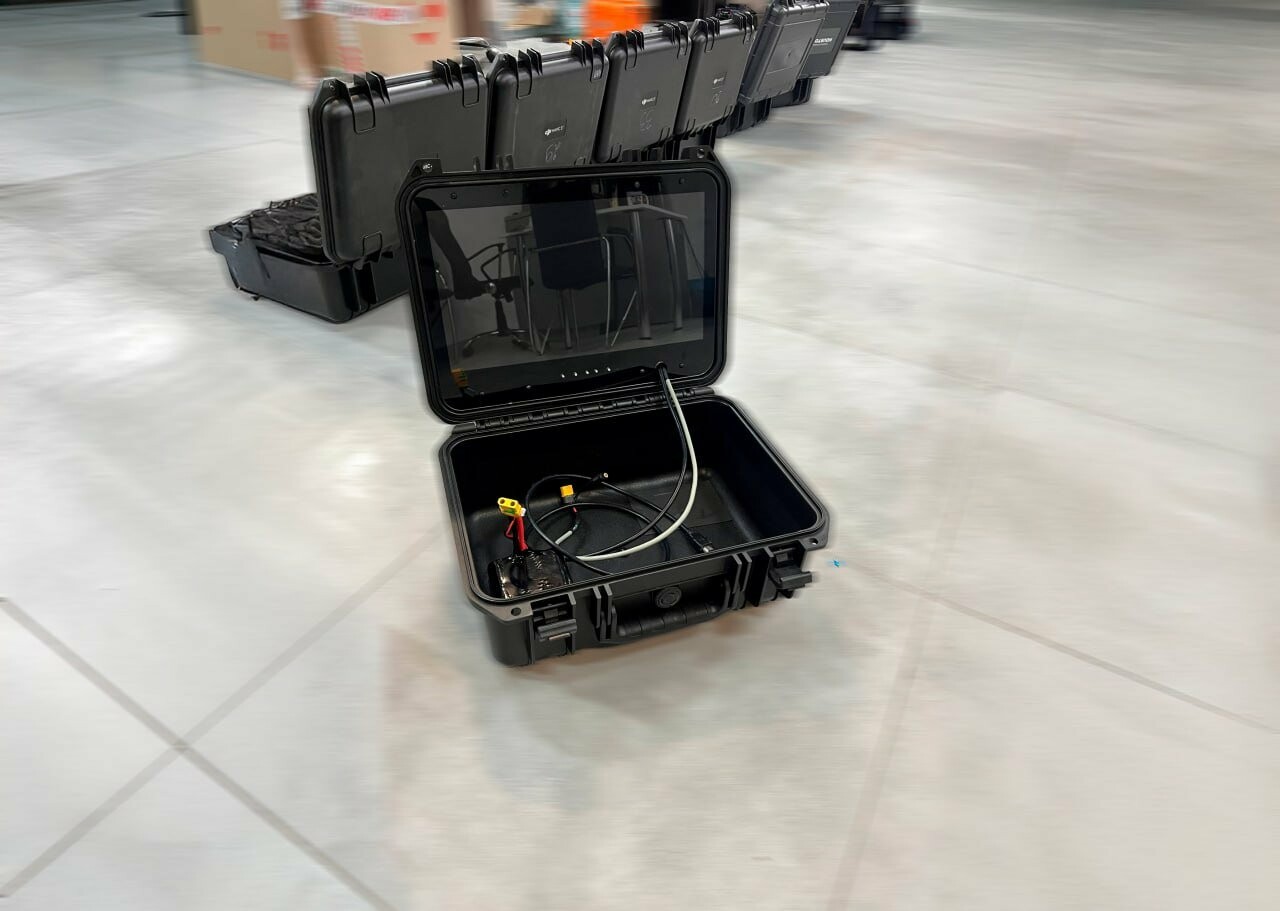

Мобільна наземна станція керування (GCS) на базі оригінального кейса DJI Mavic 3E/3T призначена для розділення функцій усередині розрахунку БПЛА. Використання інтегрованого 15.6-дюймового монітора (HD або Full HD) дозволяє пілоту зосередитися на керуванні через штатний пульт, тоді як командир або дешифрувальник отримує деталізовану картину поля бою в безпечному укритті.

Тактичні сценарії використання

  • Координація штурмових груп Критичний фактор у бою — час розгортання. Модернізований кейс зберігає оригінальний ложемент, що дозволяє транспортувати дрон у стані «Ready-to-Fly» (зі встановленими пропелерами). На позиції розрахунок живить станцію через силовий роз'єм (XT60 або стандартний DC 5.5-2.5мм) від зовнішнього акумулятора. Відеосигнал виводиться на великий дисплей. Через додаткові цифрові виходи (HDMI, mini-HDMI) паралельний відеопотік без втрати якості може транслюватися на переносний відеосендер, який передає картинку на планшети штурмової групи в реальному часі.
  • Ідентифікація цілей з тепловізором (Mavic 3T) Штатний 5.5-дюймовий екран пульта DJI RC Pro критично малий для точної роботи з тепловізійними сигнатурами. На дистанції силуети техніки та нагріте каміння можуть зливатися. Велика площа 15.6-дюймової матриці дозволяє ефективно застосовувати функцію PIP (Picture-in-Picture — картинка в картинці). Дешифрувальник виводить на екран одночасно денну камеру та тепловізор, виконуючи моментальну крос-верифікацію цілі без необхідності перемикати режими на пульті пілота.
  • Підвищення стійкості до РЕБ (робота через аналоговий канал) В умовах жорсткого придушення цифрових каналів зв'язку інтегрований аналоговий відеовихід AV RCA («тюльпан») стає резервним інструментом виживання розрахунку. Він дозволяє вивести сигнал з пульта на аналогові тактичні монітори або FPV-окуляри з нульовою затримкою. Застосування аналогових відеоретрансляторів дозволяє розрахунку відтягнутися в безпечну зону, оскільки аналоговий сигнал під впливом РЕБ деградує поступово (з'являються перешкоди), а не обривається різко, як цифровий.

Регламент експлуатації та технічне обслуговування

Для уникнення апаратних відмов у польових умовах розрахунок зобов'язаний дотримуватися таких правил:

  • Порядок ініціалізації (HDMI Handshake): Під час виведення зображення з пульта на контролер монітора частою проблемою є відсутність сигналу. Щоб цього уникнути, завжди спочатку подається живлення на монітор кейса, а підключення кабелю до пульта виконується після завантаження системи.
  • Контроль охолодження: Вибір типу дисплея впливає на обслуговування. «Відкритий дисплей» (Open Frame) має природну конвекцію, але боїться вологи. «Закритий дисплей» (Closed Frame) захищає електроніку герметичною панеллю, але вимагає уваги до вентиляційних отворів — їх перекриття призведе до перегріву відеоконтролера та артефактів на екрані.
  • Захист інтерфейсів: Цифрові порти (HDMI) чутливі до бруду. У похідному положенні всі порти, що не використовуються, мають бути закриті заглушками, щоб уникнути короткого замикання.

Збірка та комплектація

Модернізація виконується технічними фахівцями BEZPEKA.PRO. Архітектура станції підбирається під конкретні завдання підрозділу:

  • Базова версія: Встановлення дисплея з HD роздільною здатністю (1366x768) та аналоговим портом AV RCA (вартість від 5 000 грн).
  • Комбіновані виходи: Можливе встановлення будь-яких комбінацій (наприклад, AV RCA + mini-HDMI за 6 000 грн).
  • Встановлення матриці Full HD (1920x1080) для максимальної деталізації тепловізора потребує доплати. Додатково можливе встановлення композитного захисного скла.

Обладнання має гарантію від 2 тижнів до 12 місяців. Процес логістики оптимізований: за умови оформлення замовлення та відправки до 16:00 обробка відбувається день у день. Ознайомитися з повним переліком конфігурацій матриць та портів можна в каталозі на сайті BEZPEKA.PRO.
